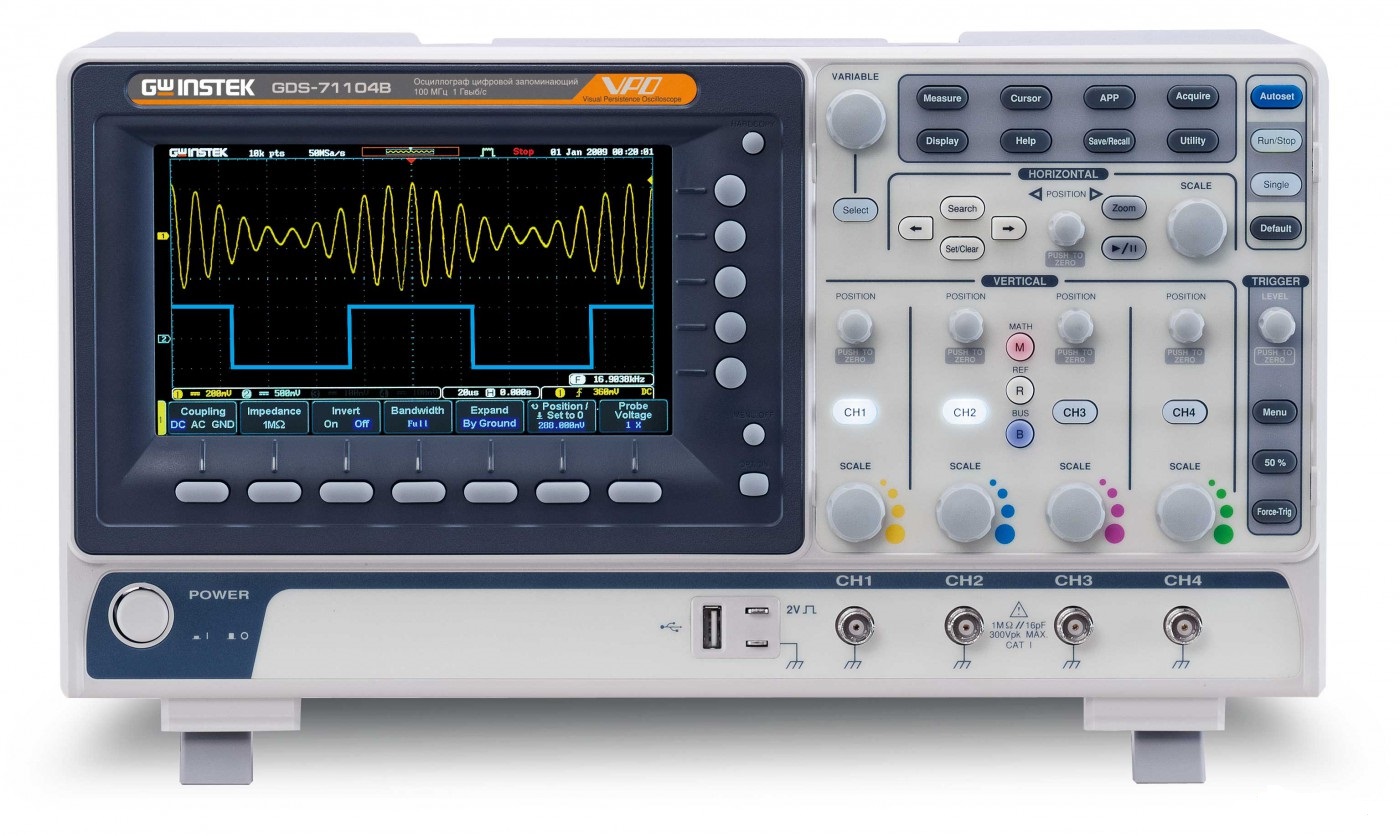

GDS-71104B — осциллограф цифровой запоминающий

GDS-71104B — осциллограф цифровой запоминающий
Артикул: 401266
Гарантия: 36 мес.
Госреестр РФ: 68026-17
Поверка приобретается отдельно: 5220 Р
Межповерочный интервал: 12 мес.
Бренд: GOOD WILL Instek

Краткие характеристики осциллографов цифровых запоминающих GDS-71104B:

  • Количество каналов 2, 4
  • Полоса пропускания 50, 700 и 100 МГц
  • Максимальная частота дискретизации: 1 ГГц
  • Объем памяти: 10 МБ на канал
  • Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с)
  • Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
  • 36 видов автоматических измерений параметров, курсорные измерения
  • Режим автоизмерения временных задержек (8 параметров)
  • Функция автоустановки параметров развертки, запуска
  • Функции математики: сложение, вычитание, умножение, деление
  • Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
  • Режимы растяжки окна, самописец и XY
  • Внутренняя память: 24 осциллограммы, 20 профилей настроек
  • Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
  • Цветной WVGA TFT-дисплей (17,8 см)



Параметр Значение
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Число каналов 2/4
Полоса пропускания (-3 дБ) 0…100 МГц
Огранич. полосы пропуск. 20 МГц
Коэф. отклонения (Коткл.) 1 мВ/дел…10 В/дел
Погрешность установки Коткл. ± 3 %
Диапазон уст. смещения ± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел)
Время нарастания ≤ 3,5 нс
Входной импеданс 1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение 300 Вскз Кат I
Математика +, -, х; БПФ на участке 1 МБ (дБ или мВ с.к.з)
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэф. развертки (Кразв.) 5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки Кразв. ± 0,005 %
Режимы работы Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y
СИНХРОНИЗАЦИЯ
Источники синхросигнала Любой из каналов, внешний (толь 2 кан. мод.)
Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине
Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхр 1 дел
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
Разрешение по вертикали 8 бит
Макс. частота дискретизации 1 ГГц
Интерполяция SinX/x
Длина записи 10 МБ/канал
Режимы работы Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн
КУРСОРНЫЕ ИЗМЕРЕНИЯ
Функции ΔU; ΔT; 1/ΔT
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
Функции по вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
Функции по горизонтали f; T; t нарастания; t среза; +т; -т; коэф. заполнения (%), фаза
Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
Интерфейс USB, LAN (только для GDS-71074B, GDS-71104B)
Автоустановка В/дел, с/дел, параметры синхросигнала
Технология VPO Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 50.000 раз в сек.
Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
Внутренняя память Запись/считывание: 24 осциллограммы; 20 профилей
ОБЩИЕ ДАННЫЕ
ЖК-дисплей Цветной (TFT) WVGA, диагональ 17,8 см, 8х10 дел (разреш. 800х480)
Напряжение питания 100…240 В, 48…63 Гц (автовыбор)
Габариты 380×208×127 мм
Вес 2,8 кг
Наименование Количество
1. Осциллограф GDS-71104B 1
2. Шнур питания 1
3. Руководство по эксплуатации 1
4. Делитель 1:1/1:10 4
